누적 공차 분석
공차 설계가 중요한 이유?

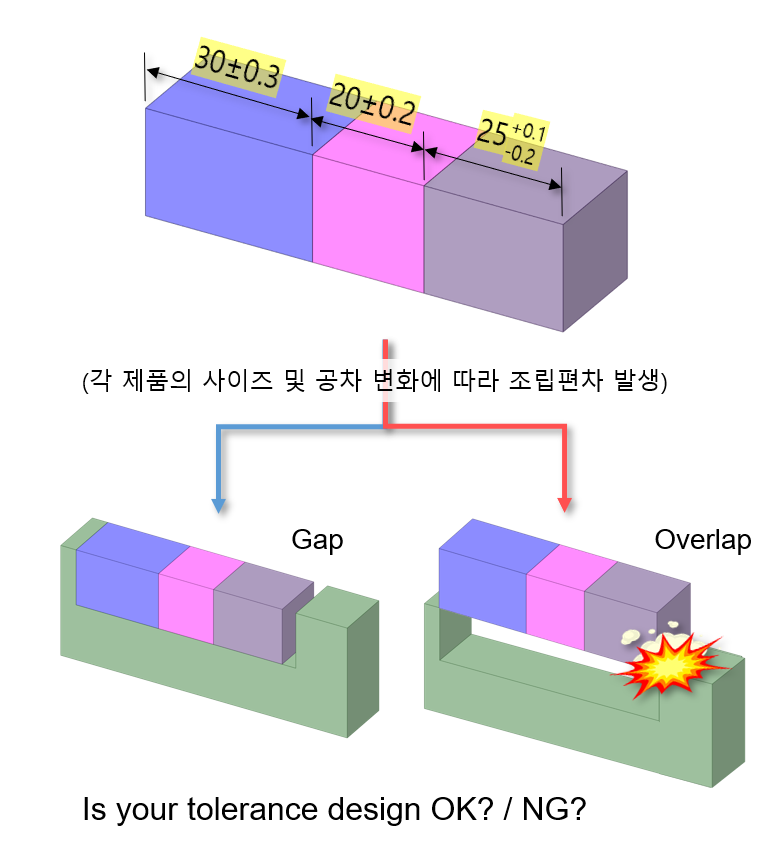

공차(편차)로 인해 제품 품질의 오차가 발생 하기 시작!
CAD 모델은 제품에 대한 완벽한 이론적 표현입니다. 부품이 동일 사양으로 제조되었더라도 각 부품이 조금씩 다릅니다. 공차 설계는 제품이 이러한 부품 변동에도 불구하고 엔지니어링 요구사항을 충족하도록 보장합니다.
허용 가능한 공차의 정도를 결정하려면 개별 치수의 변동 누적 또는 누적을 고려해야 합니다. 치수 변동이 결합되어 최종 제품에서(일반적으로 어셈블리의 서로 다른 두 부품 간) 임계 거리의 변동을 가져옵니다. 각 임계 거리에 대해 어셈블리가 요구사항에 따라 작동할 수 있는 허용되는 값 범위를 결정해야 합니다.
누적 공차 분석을 사용하면 치수 변동과 기능적 요구사항 간의 관계를 쉽게 이해할 수 있습니다.
- 조립성에 영향이 큰 공차는?
- 공차 or 치수를 어떻게 조정?
